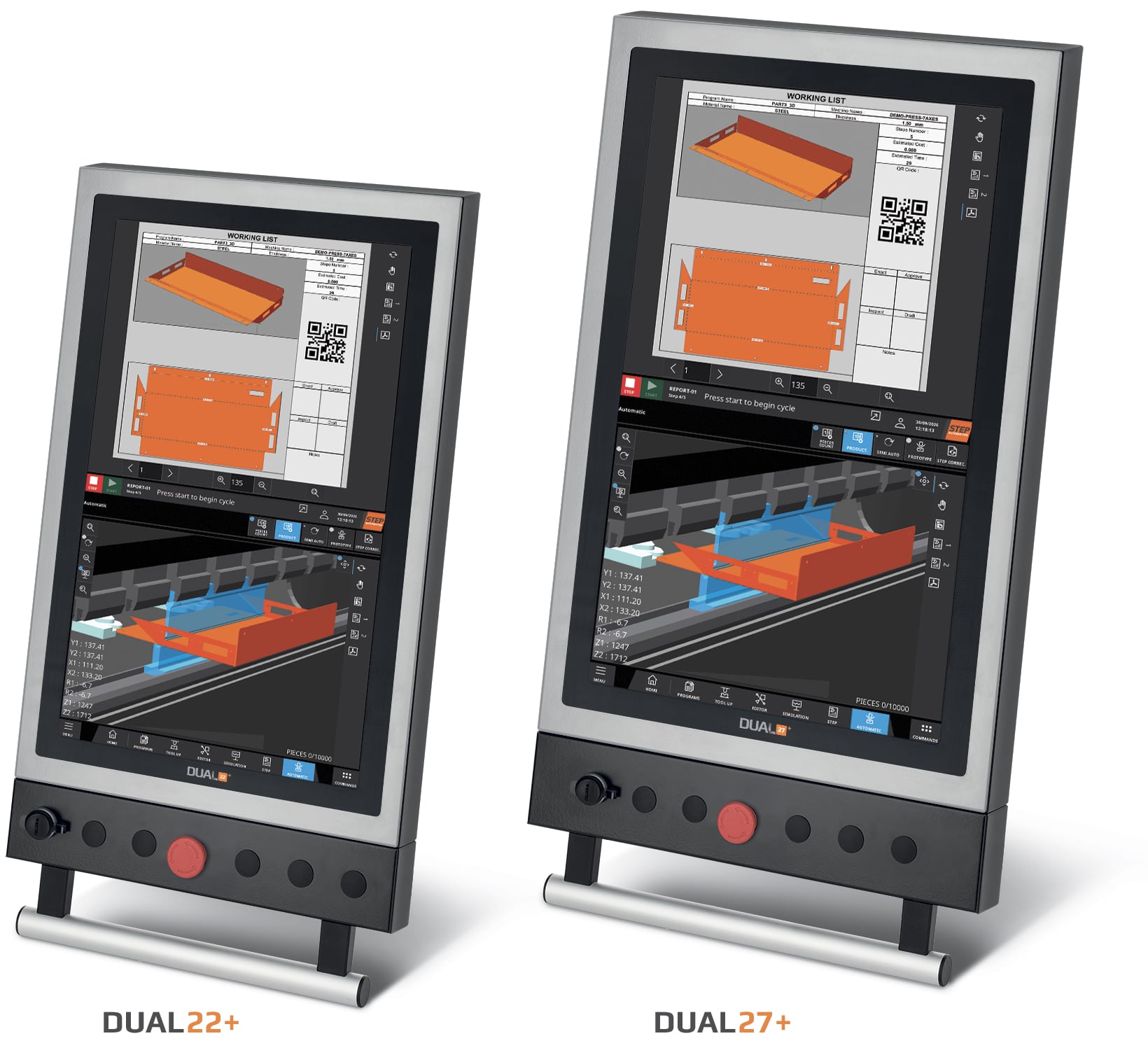

CNCLa nuova generazione di controlli DUAL offre elevate prestazioni di programmazione e gestione delle presse piegatrici. L’accattivante design Made in Italy e l’alta qualità di tutti i particolari costruttivi, garantiscono finiture di pregio e lunga vita del prodotto.
Nella seconda area del monitor virtuale è possibile visualizzare documenti utili come immagini, video, PDF o webcam live, caricabili anche dal proprio dispositivo mobile, visibili e accessibili durante la produzione. Quello che tradizionalmente viene utilizzato come supporto cartaceo (disegni del pezzo, dettagli specifici dell’attrezzatura o della sequenza di produzione) diventa contenuto multimediale disponibile sullo schermo superiore
È Industry 4.0 Ready grazie alla gestione della produzione e della manutenzione e al supporto per la programmazione e supervisione da remoto. Fornisce un monitoraggio continuo dello stato della macchina tramite reportistica cloud e integrazione nella smart factory tramite supporto degli standard di comunicazione industriali MTConnect e MQTT.
| Cpu card | ITX module, low power consumption, Quad Core Intel 2.3GHz |
|---|---|
| RAM | DDR3 4Gb |
| Supply | 24Vdc |
| Monitor | Colours LCD TFT, Capacitive Touch-screen |
| Hard Disk | M.2 SSD 128 GByte |
| USB | 4 ports 3.0 |
| Net Card | 2 Gigabit Ethernet RJ-45 |
| Power | 36W (1.5A - 24Vdc) |
| Modello | Software | Numero assi |
|---|---|---|
| DUAL 22 | Standard 3D | 12 |
| DUAL 22+ | Advanced 3D | 12 |
| DUAL 27 | Standard 3D | 12 |
| DUAL 27+ | Advanced 3D | 12 |
| Standard 3D | Editor e simulazione 2D+3D. Importazione DXF |
| Advanced 3D | Aggiunge allo Standard 3D l'importazione di IGES e STEP |
Motion è la famiglia modulare di controllori che STEP ha progettato per interfacciare e controllare tutti i tipi di presse: idrauliche, elettriche ed ibride. È dotato di una logica PLC con un elevato numero di ingressi/uscite. Il controllo numerico, collegato tramite bus di campo o connessione USB ad uno o più moduli Motion è in grado di gestire completamente l’impianto.
eMotion è la nuova famiglia modulare di controllori che STEP ha progettato come evoluzione della tradizionale linea Motion per interfacciare e controllare tutti i tipi di presse: idrauliche, elettriche ed ibride.
Amplia le funzionalità tradizionali con l’aggiunta del supporto del protocollo EtherCAT per l’interfaccia agli azionamenti, dell’interfaccia alle righe ottiche assolute e prevede una comunicazione ethernet con il cnc.
STEP ha progettato un nuovo sistema di piegatura assistito da barra a led multicolore. Il cosiddetto LED Bend Guiding System è utilizzato per descrivere molteplici condizioni che aiutano l’operatore ad interagire rapidamente con l’impianto. Produttività ed estetica si coniugano in modo efficiente.
STEP Automation offre soluzioni CAD/CAM per tutte le applicazioni supportate.
Tutti i software, oltre a consentire una rapida definizione e simulazione dei part programs, sono dotate di funzionalità per l’interconnessione Industria 4.0.
